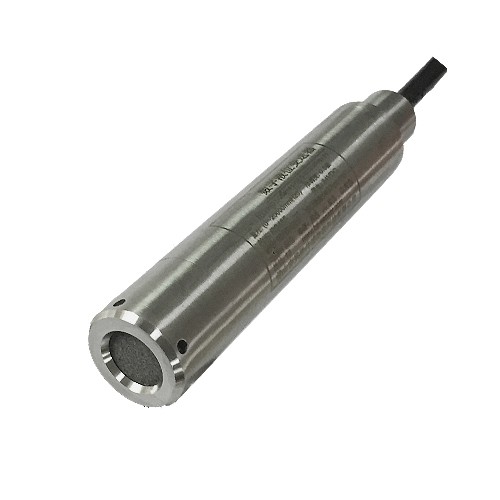

PTH603系列孔隙水壓計、孔隙壓力傳感器、孔隙壓力計、基坑水位計、滲壓計、基坑液位傳感器采用美國GE NOVA擴散硅晶元壓阻芯體，316全不銹鋼結構,主要適用于河流、地下水位、基坑水位，孔隙水壓等的液位測量與控制。
主體測量原理：根據壓力與水深成正比關系的靜水壓力原理，運用水壓敏感集成元器件做的壓力式孔隙水壓計。當傳感器固定在水下某一點時，該測點以上水柱壓力作用于水壓敏感集成元器件，使元器件電阻發生變化，從而導致電壓變化，這樣即可間接測出該點的孔隙水壓力及水位。
主要技術參數：
量 程：液位 0～10mH2O、0～100mH2O、壓力0～100KPA～0.6MPA(量程可定制) |
綜合精度: 0.1%FS |
輸出信號:數字量輸出：RS485(modbus 協議)，模擬量 4～20mA(二線制) |
供電電壓: 24DCV(9～36DCV) 、RS485輸出可定制3.6VDC供電 |
介質溫度: 0～85℃ |
環境溫度: 常溫(-20～85℃) |
零點溫漂移： ≤±0.05%FS℃ |
量程溫度漂移： ≤±0.05%FS℃ |
補償溫度： 0~70℃ |
安全過載： 150%FS |
極限過載： 200%FS |
響應時間： 5 mS(上升到90%FS) |
負載電阻: 電流輸出型：最大800Ω |
絕緣電阻: 大于2000MΩ (100VDC |
密封等級: IP68 |
長期穩定性能: 0.1%FS/年 |
振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS |
電氣接口(信號接口): 緊線防水螺母與四芯通氣電纜連接。 |
機械連接(螺紋接口): 投入式/埋入式 |
