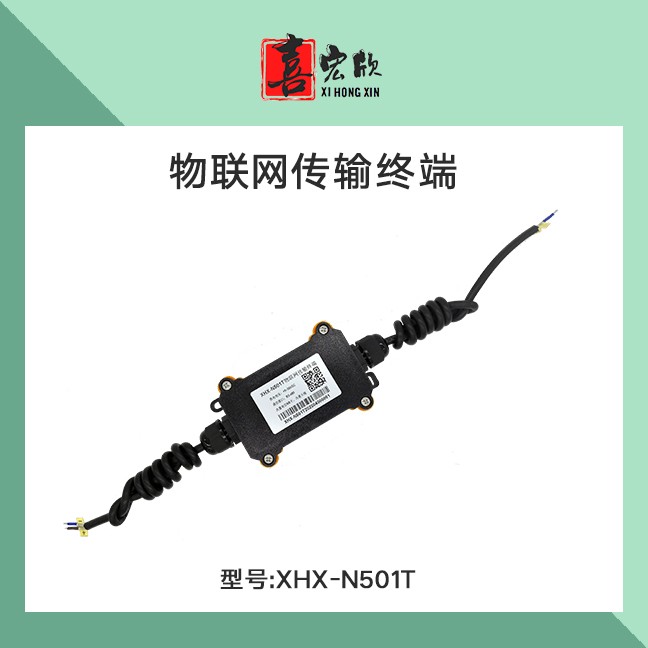

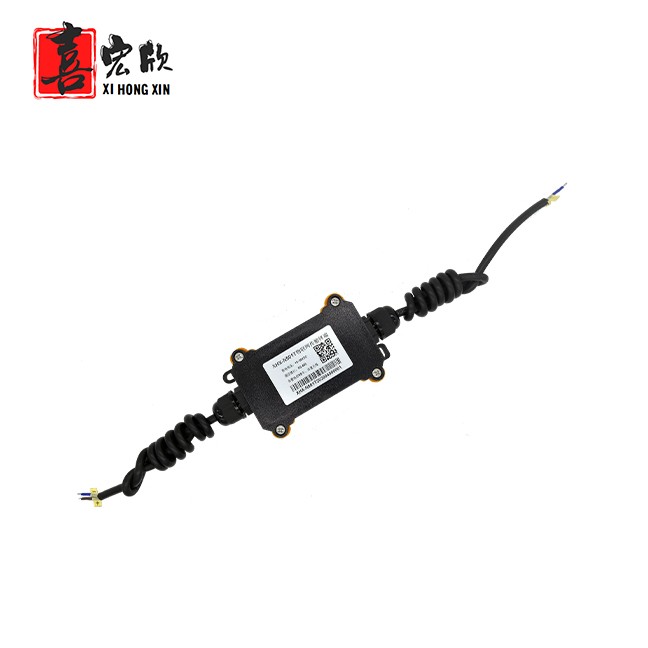

XHX-N501T是我公司自主研發生產的物聯網傳輸終端，采用高性能、低功耗移遠BC28 NB-IOT模塊，支持B1、B3、B5、B8、B20、B28六個頻段，可以通過RS-232、RS-485、TTL電平接口實現數據透明傳輸，實現各種傳感器數據采集等功能，可以定制一路溫濕度檢測和兩路開關量輸入/輸出;內置Modbus通訊協議格式，串口速率默認：9600.8.0.1;內置NB SIM卡和天線，寬電壓輸入(+5~36VDC);采用防水外殼，適合各種場景應用。XHX-N501T廣泛應用于物聯網產業鏈中的M2M行業，如智能計量、共享單車、智能停車、智慧城市、安防、資產追蹤、智能家電、農業和環境監測等領域。
產品特點：
l采用高性能、低功耗移遠BC28 NB-IOT模塊
l支持B1、B3、B5、B8、B20、B28六個頻段
l寬電壓輸入(+7~36VDC)
l電源接口內置反相保護和過壓保護
l支持RS-232/RS-485/TTL電平串口
l串口速率默認：9600.8.0.1
l內置NB SIM卡和天線
l可擴展一路溫濕度檢測和兩路開關量輸入/輸出
l智能型數據終端，上電即可進入數據傳輸狀態
l采用完備的防掉線機制，保證通信終端永遠在線
l內嵌標準的TCP協議棧，支持透明數據傳輸
l支持ModBus常用的通信協議格式
l支持設備云端管理
l采用防水外殼，適合各種場景應用
產品參數
無線模塊 | 工業級移遠BC28 NB-IOT模塊 |
標準及頻段 | B1：@H-FDD 2100MHz B3：@H-FDD 1800MHz B5：@H-FDD 850MHz B8：@H-FDD 900MHz B20：@H-FDD 800MHz B28：@H-FDD 700MHz |
數據傳輸 | Single-tone傳輸，15kHz/3.75kHz子載波間隔：25.2kbps（下行），15.625kbps（上行） Multi-tone傳輸，15kHz子載波間隔：25.2kbps（下行），54kbps（上行） Extended TBS/2 HARQ傳輸，15kHz子載波間隔：25kbps（下行），150kbps（上行） |
網絡協議 | 支持IPv4/IPv6/UDP/CoAP/LwM2M/Non-IP/DTLS/TCP/MQTT協議 |
發射功率 | 23dBm±2dB |
通信接口 | TTL電平、RS-232、RS-485可選 |
串口波特率 | 4800bps、9600bps（默認）、57600bps、115200bps、230400bps 和 460800bps |
串口數據格式 | 數據位：7、8、9 停止位：1、1.5、2 檢驗位：NONE、ODD、EVEN 可選 |
標準電源 | DC 5V/1A 、12V/1A、24V/1A |
供電范圍 | +7~36VDC |
通信電流 | <36mA&5V |
待機電流 | <10mA&5V |
外形特性 | 防水外殼，引出電源和串口接線 |
天線 | 內置彈簧天線 |
SIM卡 | 內置電信NB卡 |
外形尺寸 | 90*55*7mm（不含SMA座天線和連接器） |
重量 | 50g |
正常工作溫度 | -35°C ~ +75°C |
擴展工作溫度 | -40°C ~ +85°C |
儲存溫度 | -40°C ~ +90°C |
相對濕度 | 95%（無凝結） |
